 FX2N-485-BD三菱485通訊適配模塊，用于三菱FX2N" isAuto=1>三菱FX2N PLC與其他PC的通訊連接（非編程連接，編程連接必須通過編程口）。
通常情況下，該適配模塊都是用于485組網方式，鮮見單機應用的例子。

【實用案例】
現在我們有一個項目，需要用組態王與單臺三菱FX2N-64MR-001作通訊測試。查遍了FX2N-485-BD的相關資料，均未見到FX2N-485-BD與RS232/485通訊適配器的連接方法。后經多方查閱資料并摸索，終于得到了解決方法，詳情如下：

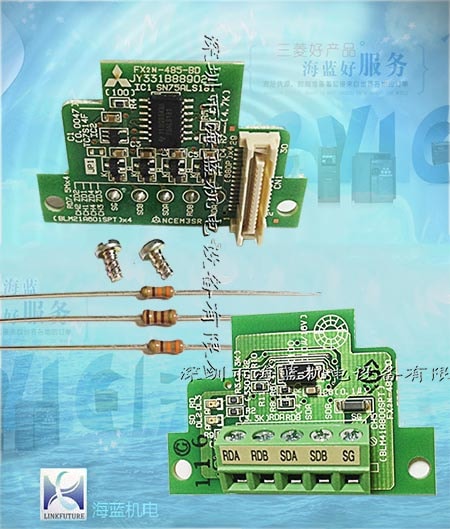

FX2N-485-BD上共有5個接線端子，分別標注為：RDA、 RDB、 SDA、 SDB 、SG，這樣是采用422方式的接法，需要用到4根或全部的5根接線。
如果要單臺應用，作為485方式單機通訊，那么在PC那邊采用RS323C/485適配器的情況下，在PLC這邊，FX2N-485-BD的正確連線方法為：

RDASDA(并聯短接)
RDBSDB(并聯短接)
SG————————懸空不用
這樣就做成了485單機應用的模式，當然，現在還不能正常通訊，還需要用FXGP V3.3對PLC的D8120和D8121這兩個寄存器進行設置，指令如下：
M8002
——||--------[MOV HE080 D8120]
|_______[MOV K1 D8121]
--------------[END ]

釋意如下：
D8121---PLC的485通訊站號，在這里我們設置為1號站，這樣，在組態王中設置時，就應該在通訊設備站點地址定義時設定為“1”。
D8120---其內容E080表示 :
bit0=0表示數據位為7；
bit2,bit1=(1,1)表示偶校驗；
bit3=0表示停止位為1；
(bit7,6,5,4)=(1,0,0,0)表示波特率為9600;
bit8=0表示無首字符；
bit9=0表示無尾字符；
bit10為留存，可以設置為1或者0;
bit11(為DTR檢測控制線)=0表示設置為:接收;
bit12=1表示使用硬件握手：信號線ER(DTR)和DR(DSR)用來控制數據發送接收,
注意：設置后必須關PLC電源，再重新給PLC上電，以上設置才能生效。
------------------------------------------------------------------
完成上述設置后，PLC這邊的工作就暫告一段落了。現在進行PC這邊的硬件連接和組態王通訊設備設置：
將RS232C/485通訊適配器的D形9孔那端插到PC或筆記本的串口1（COM1），將RS232C/485通訊適配器的“DATA+”用延長線并聯連接到FX2N-485-BD的RDA端子，將“DATA-”用延長線并聯連接到FX2N-485-BD的RDB端子。
運行組態王V6.52，新建一個工程 “6757”如圖所示：

進入工程管理器，選擇串口1,定義串口參數如下圖所示：
